SoundForce Dual Filter

Designet er finjustert med utvidet resonanskontroll samt en resonans-CV-inngang. Hvert filter kan enten være en 12dB/okt lavpass eller 6dB/okt høypass. For å holde HP-innstillingene på et lavt nivå, er filtermodusinnstillingen plassert på baksiden av modulet. Modulet ble designet for å være et svært rimelig, fullt utstyrt moderne filter.

Høy effektiv design:
Dette designet tiltrakk meg spesielt på grunn av dets vakre enkelhet. Med bare 2 poler bruker det totalt 3 OTA-IC-er og 4 OP-AMP-IC-er for begge filterne, selv med den ekstra resonans-spenningskontrollen. Tidlig i utviklingen var effektivitet og komponentantall en viktig fokus under testing og utvikling. I kombinasjon med automatisert produksjon og en veldig kort forsyningskjede har modulen en svært høy kvalitet til en veldig rimelig pris. Modulen bruker kun A-merke IC-er og passive komponenter, og ingen kostnader ble spart under innkjøp.

Funksjoner:

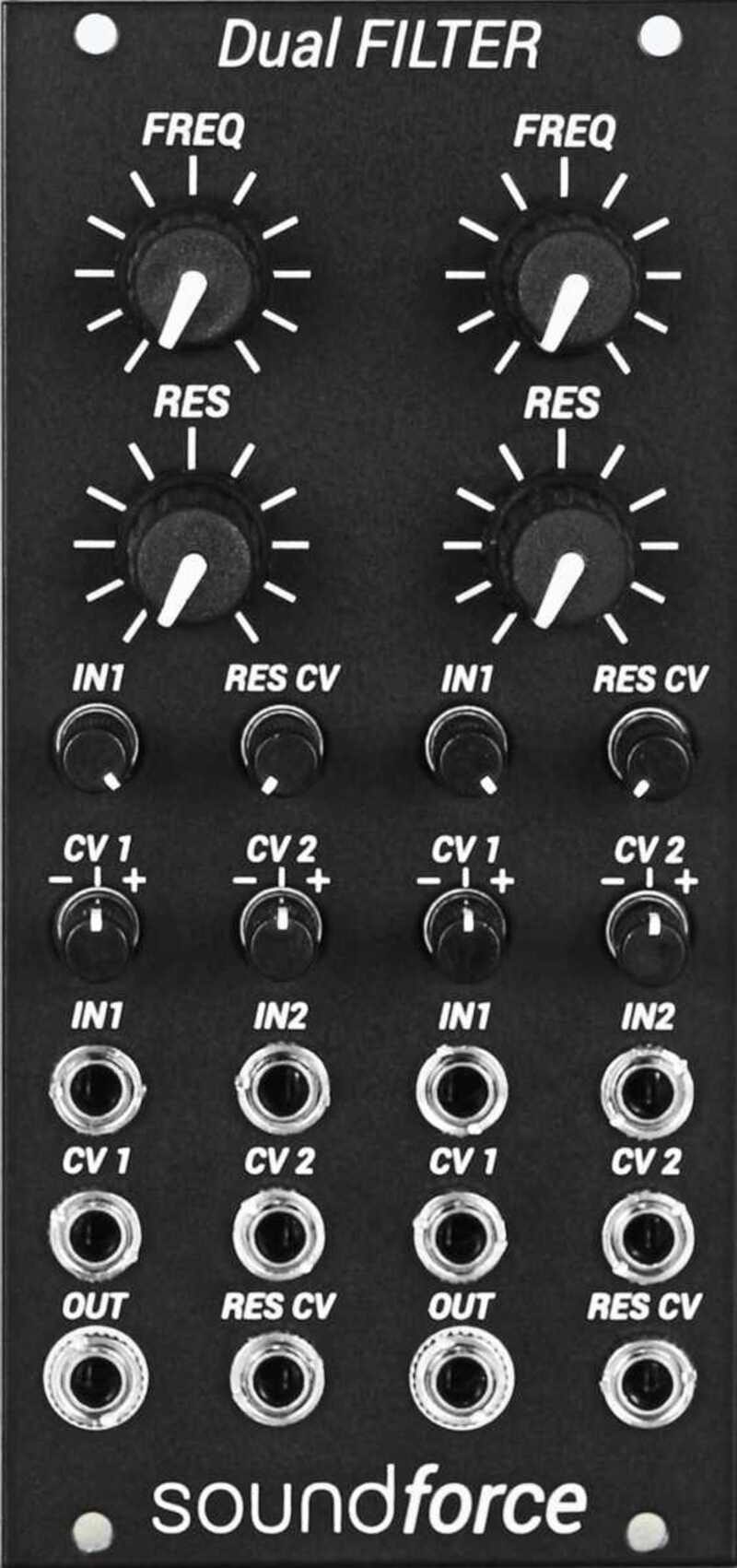

SoundForce Dual Filter har 2 identiske filterseksjoner, en til venstre og en til høyre. Hvert filter har 2 lydinnganger (en med nivåkontrollpotensiometer IN1), en manuell cutoff-frekvenspotensiometer og en manuell resonanspotensiometer. Det er 2 CV-innganger for cutoff-frekvensen, begge med attenuverters, og 1 CV-inngang for resonansen med en attenuator.

Finjustering av resonans:
På baksiden av modulen finner du trimmeinnretninger for å finjustere resonansnivået. Som standard er trimmeinnretningene satt slik at filteret begynner å resonere av seg selv når resonansknappen er i 4-'klokken' posisjon. Å dreie trimmeren med klokken vil skape en mer overdreven resonans og det vil begynne å resonere tidligere. Å dreie trimmeren mot klokken vil dempe resonansområdet. Fabrikkverdien er merket på pcb-en med en permanent markering, slik at du kan eksperimentere fritt og gå tilbake til standardinnstillingen hvis nødvendig.

Filtermodusinnstillinger:
Hvert filter har 3 jumper-kontakter som velger modus: lavpass eller høypass. Disse finnes på baksiden av PCB-en med tydelige merkinger for begge modusene. Jumperne er fargekodede, ett filter er svart, det andre er hvitt.

Spesifikasjoner:
– 12HP
– Dybde: 38mm (inkludert strømkobling)
– Strømforsyning: +12V 40mA, -12V 40mA
– Cutoff CV-inngangsområde -10V til 10V
– Resonans CV-inngangsområde 0V til 10V
