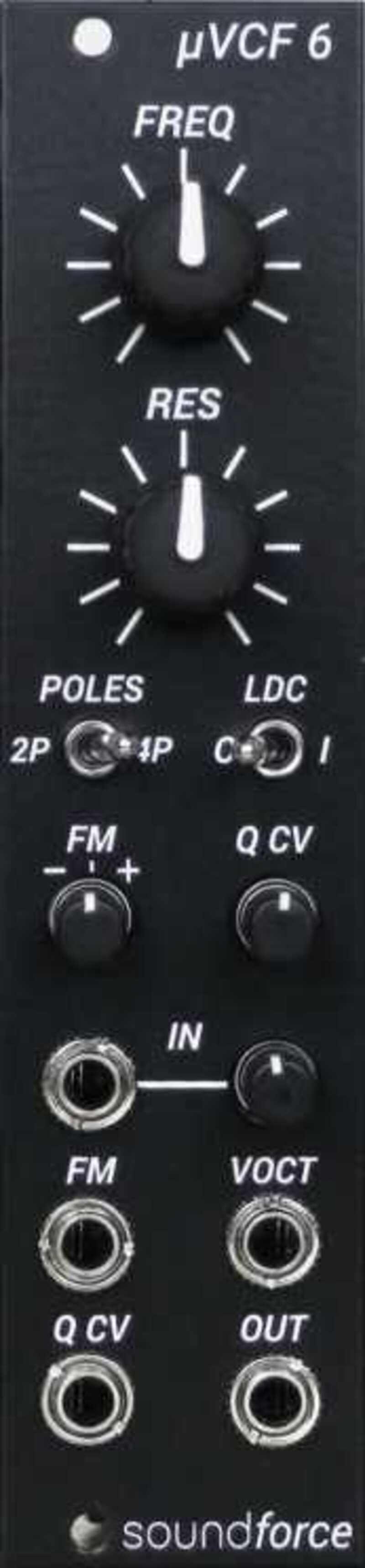

SoundForce uVCF 6

VCF:
Denne filteren er et spenningsstyrt lavpassfilter med valgmuligheter mellom 4 poler (24db/oktav) eller 2 poler (12db/oktav). Bevegelsen til FREQ-potensiometeret er kalibrert for å gi best mulig opplevelse i den originale 4-polers modusen. FM CV-inngangen kan brukes til å modulere kuttefrekvensen til filteret. Dette CV-signalets legger seg til den manuelle posisjonen av FREQ-potensiometeret. Merk at FM-inngangen har en attenuverter. VOCT-inngangen kan brukes til å lukke filteret mer eller mindre basert på tonen som spilles av din musikalske CV-kilde. Det kan også brukes til å «spille» filteret når det er selvresonans. Filteret vil være i stemning over omtrent 8 oktaver. Selvresonans oppstår når RES-potensiometeret er rundt 4-tid eller høyere. Resonansen kan også være spenningsstyrt ved bruk av Q CV-inngangen, dette signalet legger seg til den manuelle posisjonen av RES-skyvebryteren. Q CV har også en attenuator.

LDC:
LDC står for «loudness drop compensation», det aktiveres når bryteren er i øvre posisjon. Denne funksjonen unngår den vanlige lydnivåfallet i innsignal ved høye resonansnivåer. Vennligst merk at du må redusere inngangssignalet og/eller VCA-nivået for å unngå forvrengning ettersom LDC krever litt ekstra headroom.

Spesifikasjoner:
– 6HP
– Dybde: 38mm (inkludert strømtilkobling)
– Strøm: +12V 36mA, -12V 25mA
– V/OCT, FM: innspillingsområde -5 til 5V
– QCV: innspillingsområde 0V til 10V
