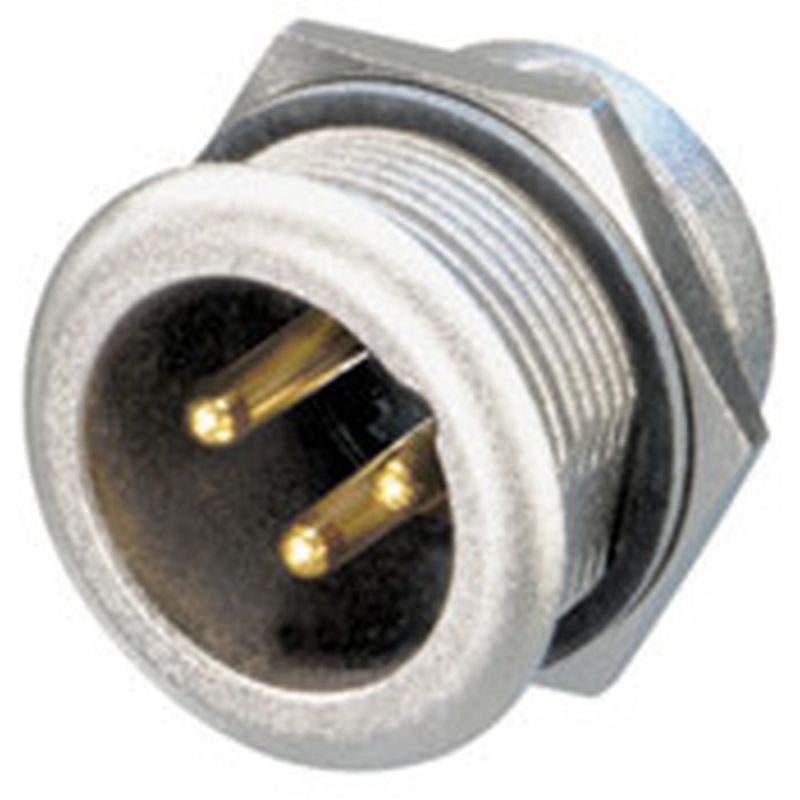

Neutrik NC3MPR-HD

Neutrik NC3MPR-HD – værbestandig 3-polet XLR-chassiskontakt for utendørs bruk

Neutrik NC3MPR-HD er en heavy duty 3-polet XLR-chassiskontakt av hann-type, utviklet for utendørs bruk, værbestandige installasjoner og krevende miljøer der tetting mot støv og vann er avgjørende. Kontakten har tett panelmontering, gullbelagte kontakter og robust metallkonstruksjon for pålitelig signaloverføring i profesjonelle lydinstallasjoner.

NC3MPR-HD er konstruert for frontmontering og loddetilkobling, med latch lock-låsing og festemutter. Den oppnår IP67 i kombinasjon med HD-kabelkontakt NC3FXX-HD-D og IP65 i kombinasjon med TOP-kabelkontakt NC3FX1-TOP, noe som gjør den spesielt nyttig i utendørsmiljøer, faste installasjoner og værbeskyttede panelsystemer.

Oversikt og funksjoner

Neutrik NC3MPR-HD er bygget for profesjonelle applikasjoner der vanlige XLR-chassiskontakter ikke er nok. Med tetting for vanntett panelmontering, slitesterk konstruksjon og høy elektrisk ytelse er den et sikkert valg for installasjoner der driftssikkerhet og miljøbestandighet er viktig.

Heavy duty XLR for værbestandige installasjoner

NC3MPR-HD er en 3-polet XLR-chassiskontakt i heavy duty-utførelse, spesielt utviklet for utendørs bruk og weatherproof-applikasjoner. Den passer godt i paneler, distribusjonsbokser og systemer der kontakten må tåle støv, vann og krevende miljøer.

IP67 og IP65 med riktig kabelkontakt

Kontakten gir IP67-beskyttelse i kombinasjon med HD-kabelkontakt NC3FXX-HD-D og IP65-beskyttelse i kombinasjon med TOP-kabelkontakt NC3FX1-TOP. Det gjør den fleksibel for ulike nivåer av værbeskyttelse, avhengig av systemets krav.

Tettende pakning for panelmontering

Den tettende pakningen gir vanntett panelmontering når kontakten installeres korrekt. Dette er spesielt viktig i utendørsinstallasjoner der fukt og støv ellers kan påvirke funksjon og levetid.

Gullbelagte kontakter

Kontaktene har 0,2 µm gullbelegg over 2 µm nikkel, noe som gir lav kontaktmotstand og stabil signaloverføring. Gullbelagte kontaktflater er spesielt verdifulle i miljøer der pålitelighet over tid er viktig.

Loddetilkobling og frontmontering

NC3MPR-HD bruker loddekontakter og er beregnet for frontmontering i panel. Den robuste P-formede chassiskonstruksjonen og festemutteren gjør installasjonen stabil og mekanisk sikker.

Latch lock-låsing

Kontakten har latch lock-låsing for sikker tilkobling med kompatible XLR-kabelkontakter. Det reduserer risikoen for utilsiktet frakobling i faste installasjoner, scenemiljøer og tekniske systemer.

Høy mekanisk levetid

Med en levetid på over 1000 tilkoblingssykluser er kontakten bygget for langvarig profesjonell bruk. Den lave inn- og utkoblingskraften på maksimalt 20 N gjør den samtidig praktisk å bruke ved service og installasjon.

Viktig bruksmerknad

Neutrik angir at hannkontakter ikke er beregnet for bruk som inngangskontakter. NC3MPR-HD bør derfor brukes i henhold til korrekt signalretning og installasjonspraksis for XLR-systemer.

Spesifikasjoner

• Produkttype: XLR-chassiskontakt
• Modell: Neutrik NC3MPR-HD
• Tilkoblingstype: XLR
• Kjønn: Hann
• Poler: 3-polet
• Utførelse: Heavy duty sealed chassis connector
• Bruksområde: Utendørs bruk, weatherproof-applikasjoner, panelmontering og profesjonelle lydinstallasjoner
• Merknad: Hannkontakter er ikke beregnet for bruk som inngangskontakter
• IP-klassifisering: IP67 med HD-kabelkontakt NC3FXX-HD-D
• IP-klassifisering: IP65 med TOP-kabelkontakt NC3FX1-TOP
• Paneltetting: Sealing gasket for vanntett panelmontering
• Standard: IEC 61984:2008 compliant
• Standard compliance: IEC 61076-2-103
• Kapasitans mellom kontakter: ≤ 4 pF
• Kontaktmotstand: ≤ 5 mΩ
• Dielektrisk styrke: 1,5 kVdc
• Isolasjonsmotstand: > 10 GΩ initial
• Merkestrøm per kontakt: 16 A
• Merkespenning: 50 Vac
• Overspenningskategori: I
• Innkoblingskraft: ≤ 20 N
• Utkoblingskraft: ≤ 20 N
• Levetid: > 1000 mating cycles
• Kabelareal: 1,5–2,5 mm²
• Tilkobling: Solder contacts
• Låsing: Latch lock
• Monteringsretning: Front mounting
• Chassisform: P
• Kontaktbelegg: 0,2 µm Au over 2 µm Ni
• Kontakter: Brass, CuZn39Pb3
• Insert: Polyamide, PA 6.6 30 % GR
• Låseelement: Steel Ck67
• Pakning: Tesnit®
• Shell: Brass, CuZn39Pb3
• Shell plating: Nickel
• Flammehemming: UL 94 HB
• Pollution degree: Pollution degree 2 i henhold til IEC 60664-1
• Loddeevne: Oppfyller IEC 60068-2-20
• Temperaturområde: -30 °C til +80 °C
• Maksimal driftstemperatur: +40 °C
• Festemutter: Fastening nut
