Focusrite ISA ADN8

Focusrite ISA ADN8 – 8-kanals A/D-kort med Dante, AES3 og ADAT for ISA 428 MkII og ISA 828 MkII

Focusrite ISA ADN8 er et valgfritt 8-kanals A/D-kort for Focusrite ISA 428 MkII og ISA 828 MkII, utviklet for å gi klassiske ISA-mikrofonforforsterkere direkte tilkobling til moderne digitale studiosystemer. Kortet tilbyr høykvalitets analog-til-digital omforming med opptil 24-bit/192 kHz og tilkobling via Dante, AES3, ADAT og word clock.

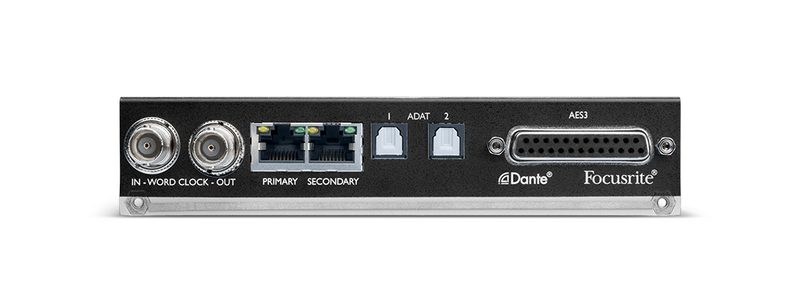

Med primær og sekundær Dante-tilkobling via Ethernet, AES59 DB25 for AES3, doble TOSLINK-porter for ADAT og BNC word clock inn/ut er ISA ADN8 bygget for profesjonelle nettverksbaserte studioer, broadcastmiljøer og avanserte produksjonssystemer. Routing og kontroll gjøres via RedNet Control og Dante Controller, noe som reduserer behovet for fysisk ompatching.

Oversikt og funksjoner

8-kanals A/D-ekspansjon for ISA 428 MkII og ISA 828 MkII

ISA ADN8 monteres i Focusrite ISA 428 MkII eller ISA 828 MkII og gir åtte kanaler presisjonsomforming fra analogt til digitalt. Det gjør det mulig å bruke ISA-seriens klassiske mikrofonforforsterkere i moderne digitale arbeidsflyter uten å kompromisse med lydkvalitet, dynamisk område eller profesjonell tilkoblingsstandard.

Dante med redundans, AES3 og ADAT

Kortet har primær og sekundær RJ45-Dante-tilkobling for redundans og automatisk veksling ved feil. AES3-tilkobling skjer via en industristandard AES59 DB25-kontakt, mens to TOSLINK-porter gir ADAT-utgang med opptil 8 kanaler ved lavere samplingsfrekvenser. Dette gjør ISA ADN8 fleksibelt for både nettverksbasert lyddistribusjon og tradisjonelle digitale studiosystemer.

Word clock, programvarestyring og Brainworx-plugin

Word clock inn og ut på BNC-kontakter gjør det mulig å synkronisere kortet med eksterne digitale klokker, synke et Dante-nettverk til house clock eller la eksternt utstyr følge Dante-systemet. RedNet Control brukes til måling og innstillinger, mens Dante Controller håndterer routing fra datamaskinen. Brainworx bx_console Focusrite er inkludert og modellerer ISA 110 Equaliser og ISA 130 Dynamics Modules i pluginform.

Spesifikasjoner

• Produkt: 8-kanals A/D-kort
• Kompatibilitet: Focusrite ISA 428 MkII og ISA 828 MkII
• Kanaler: 8 kanaler analog-til-digital omforming
• Lydoppløsning: Opptil 24-bit/192 kHz
• Dante: Primær og sekundær RJ45 Ethernet-port
• Dante-redundans: Ja, med automatisk veksling ved feil
• AES3: 8 kanaler via AES59 DB25
• ADAT: 2 x TOSLINK-utganger
• ADAT-kanaler: 8 kanaler opptil 96 kHz, 4 kanaler ved 192 kHz
• Word clock: BNC inn og ut
• Word Clock Input: 1 x BNC 75 Ω med omkoblingsbar terminering
• Word Clock Output: 1 x BNC 75 Ω
• Klokkekilder: Internal eller Word Clock
• 0 dBFS referansenivå: 22 dBu
• Frekvensområde: 20 Hz – 20 kHz ±0,1 dB
• THD+N: -105 dB, 0,0006 %, uvektet, 20 Hz – 20 kHz, -1 dBFS input
• Støy ved signal: -121 dBu A-veid, typisk
• Dynamisk område: 121 dB A-veid, typisk, 20 Hz – 20 kHz
• Samplingsfrekvenser: 44,1, 48, 88,2, 96, 176,4 og 192 kHz ved 24 bit
• ADAT ved 44,1/48 kHz: Port 1 = kanal 1–8, Port 2 = kanal 1–8
• ADAT ved 88,2/96 kHz: S/MUX I, Port 1 = kanal 1–4, Port 2 = kanal 5–8
• ADAT ved 176,4/192 kHz: S/MUX II, Port 1 = kanal 1–2, Port 2 = kanal 3–4
• Styring: RedNet Control og Dante Controller
• Inkludert programvare: RedNet Control
• Inkludert plugin: Brainworx bx_console Focusrite
• Garanti: Tre års garanti
