Audioscope 2813-E - Real-Time Spectrum Analyzer

MERK: Brukt realtids-spektumanalysator fra Audioscope. God stand. 6 måneders garanti.

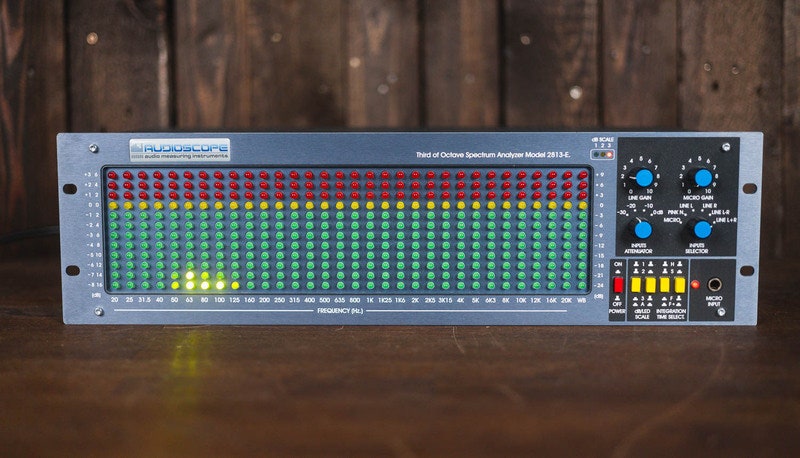

Audioscope 2813-E – 1/3 oktavs realtids-spektumanalysator

Audioscope 2813-E er en 1/3 oktavs realtids-spektumanalysator utviklet for presis visning og måling av lydfrekvenser mellom 20 Hz og 20 kHz. Enheten har 31 båndpassfiltre og et bredbåndsmodus, og passer til bruk både i lydtekniske og akustiske målemiljøer.

Display og signalbehandling

Den 32-kolonners LED-skjermen viser frekvensnivåer med 12 lysdioder per kolonne. Skalaoppløsningen kan justeres til 1, 2 eller 3 dB per LED, og en automatisk skalafunksjon tilpasser visningen etter signalnivået. Dynamikkområdet kan vises i tre moduser: 12, 24 eller 36 dB.

Tilkoblinger og innganger

Audioscope 2813-E har flere inngangsalternativer: mikrofon, rosa støy, linje L, R, L+R og L–R. Mikrofoninngangen er elektronisk balansert med 600 ohm impedans og gir +12 V fantommating via 6,3 mm frontjack. Anbefalte mikrofoner er modellene M100 og M200. Linjeinngangene er elektronisk balanserte XLR-kontakter med tilsvarende balansert XLR-utgang.

Funksjoner og drift

Analysatoren har en innebygd rosa støy-generator for kalibrering og måling. Integrasjonstiden kan stilles i fire trinn: 1/4 s (Fast+), 1 s (Fast), 4 s (Slow) eller Hold-modus.

Konstruksjon og strømforsyning

Enheten leveres i rackformat (3U) og drives med 100–240 V AC ved 50/60 Hz, med et strømforbruk på 55 W. Vekt: 6 kg.

Spesifikasjoner

• Realtids-spektumanalysator med 31 bånd (1/3 oktav) + bredbånd
• Frekvensområde: 20 Hz – 20 kHz
• 2-pols båndpassfiltre
• 32-kolonners LED-skjerm med 12 lysdioder per kolonne
• Skalaoppløsning: 1, 2, 3 dB + automatisk skala
• Dynamikkvisning: 12, 24, 36 dB
• Innganger: Mikrofon, Pink Noise, Line L, R, L+R, L–R
• Mikrofoninngang: 600 ohm, elektronisk balansert, +12 V fantommating
• Linjeinnganger: 600 ohm, elektronisk balansert, XLR
• Rosa støy-generator med balansert XLR-utgang
• Integrasjonstider: 1/4 s, 1 s, 4 s, Hold
• Strømforsyning: 100–240 VAC, 50/60 Hz, 55 W
• Format: 3U rack, vekt 6 kg
