Temple Audio Design MOD-4X

Temple Audio Design MOD-4X – Firekanals patchmodul med 6,3 mm TS/TRS-jack for Templeboard-pedalbrett

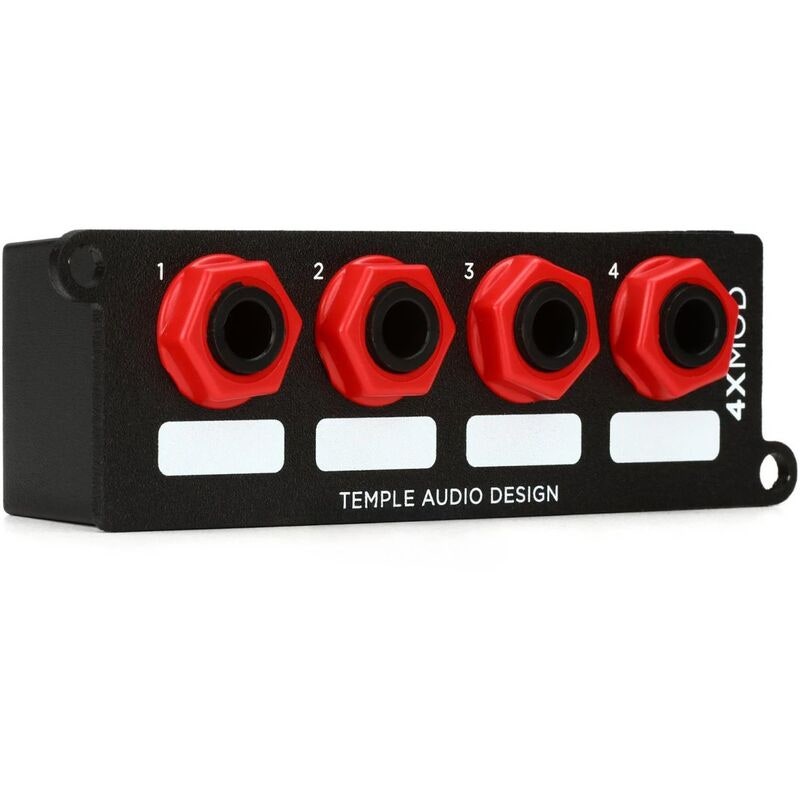

Temple Audio Design MOD-4X er en firekanals patchmodul som gir et Templeboard-pedalbrett fire lett tilgjengelige 6,3 mm jacktilkoblinger på siden. Modulen gjør det mulig å samle pedalbrettets inn- og utganger på ett sted, noe som forenkler tilkoblingen av gitar, bass, forsterker og eksternt effektutstyr. Hver kanal kan brukes som inngang eller utgang og støtter både TS- og TRS-kabler for mono, stereo og balanserte lydsignaler.

MOD-4X monteres i et Mini MOD-spor på venstre eller høyre side av et kompatibelt Temple Audio Templeboard. Installasjonen gjøres med to skruer og en vanlig skrutrekker. Når modulen er montert, kan instrumentkabler og andre eksterne tilkoblinger kobles direkte til pedalbrettets sidepanel i stedet for til de enkelte effektpedalene.

De fire kanalene er separert fra hverandre og overfører signalet mellom tilsvarende tilkoblinger på modulens for- og bakside. Dette gjør MOD-4X nyttig for alt fra enkle gitar- og forsterkertilkoblinger til stereoeffekter, effektlooper og forsterkerbrytere. Kanalene har dessuten merkefelt som gjør det enkelt å identifisere tilkoblingene og raskt koble opp pedaloppsettet ved øvinger og liveopptredener.

Oversikt og funksjoner

Fire separate 6,3 mm jackkanaler

MOD-4X har fire individuelle jackkanaler med 6,3 mm tilkoblinger på begge sider av modulen. Hver tilkobling på utsiden tilsvarer en tilkobling på innsiden av pedalbrettet, slik at signaler kan føres gjennom sidepanelet.

Dette betyr at fire forskjellige signalforbindelser kan organiseres uten at kabler må trekkes direkte mellom eksterne enheter og pedalbrettets forskjellige pedaler. Hver kanal kan brukes uavhengig av de andre.

Støtte for mono, stereo, TS og TRS

Patchmodulen støtter både TS- og TRS-kabler, noe som gir fleksibilitet for forskjellige typer lydsignaler og styretilkoblinger. Den kan brukes med vanlige ubalanserte monosignaler, balanserte tilkoblinger og kompatible stereosignaler.

Dette gjør modulen nyttig sammen med gitarer, basser, effektpedaler, stereoenheter, expressiontilkoblinger og annet utstyr med 6,3 mm jack.

Fleksibel signalføring for pedalbrett

Alle fire kanalene kan brukes som enten innganger eller utganger. Én kanal kan for eksempel brukes til instrumentsignalet inn til pedalbrettet, mens en annen fører signalet videre til forsterkeren.

De resterende kanalene kan brukes til en forsterkers effektloop, en separat effektkjede eller andre kompatible tilkoblinger. Dermed kan samme modul tilpasses både enkle og mer avanserte pedaloppsett.

Ryddigere kabelføring og raskere oppkobling

Ved å samle eksterne tilkoblinger på pedalbrettets sidepanel kan MOD-4X bidra til mer organisert kabelføring. Kablene fra effektpedalene kan kobles til modulens innside, mens eksterne instrument- og forsterkerkabler kobles til fra utsiden.

Dette forenkler oppkoblingen før spillejobber og reduserer behovet for å komme til de enkelte pedalenes kontakter hver gang pedalbrettet brukes.

Montering i Templeboard Mini MOD-spor

MOD-4X er utviklet for Temple Audios modulære Templeboard-system og monteres i et kompatibelt Mini MOD-spor på pedalbrettets venstre eller høyre sidepanel.

Modulen installeres med to skruer og en vanlig skrutrekker. Den er beregnet for Mini MOD-sporet og må ikke forveksles med tilbehør som bruker de mindre Micro MOD-sporene.

Individuelt merkbare tilkoblinger

Hver kanal har et felt der tilkoblingen kan merkes. Dette gjør det mulig å identifisere for eksempel instrumentinngang, forsterkerutgang eller effektloopens send- og returntilkoblinger.

Merkingen gjør pedalbrettet enklere å koble opp og er spesielt nyttig når flere personer håndterer samme utstyr. Merking med en egnet tusj kan rengjøres med isopropylalkohol i henhold til produsentens anvisninger.

Passiv patchmodul uten separat strømforsyning

MOD-4X brukes til signaloverføring mellom modulens jacktilkoblinger og trenger ingen separat strømforsyning. Modulen fungerer som et tilkoblingsgrensesnitt og har ingen innebygd forsterker eller effektprosessor.

Den passive konstruksjonen gjør modulen egnet for et bredt utvalg signalveier der man ønsker å organisere tilkoblingene uten ytterligere aktiv signalbehandling.

For gitarister og bassister med modulære pedaloppsett

Temple Audio MOD-4X passer for musikere som ønsker et mer fleksibelt og lett tilgjengelig pedaloppsett. Modulen er nyttig både for mindre pedalbrett med noen få effekter og for større oppsett med separate signalveier.

Den modulære konstruksjonen gjør det mulig å endre hvilke tilkoblinger som brukes når pedalbrettet bygges om eller når nye pedaler og forsterkere kommer til.

Spesifikasjoner

• Merke: Temple Audio Design
• Modell: MOD-4X
• Produktnavn: 4-Way Jack Patch Module
• Produkttype: Patchmodul for pedalbrett
• Serie: Temple Audio Modules
• Antall kanaler: 4
• Tilkoblinger: 4 x 6,3 mm jack gjennomgående
• Kontakter: 4 x 6,3 mm jack på for- og bakside
• Kompatible kabeltyper: TS og TRS
• Signaltyper: Mono, stereo, balansert og ubalansert
• Kanalenes funksjon: Inngang eller utgang
• Kanalseparasjon: 4 individuelt separerte kanaler
• Signaloverføring: Passiv
• Strømforsyning: Ikke nødvendig
• Kompatibilitet: Temple Audio Templeboard med Mini MOD-spor
• Monteringsposisjon: Venstre eller høyre sidepanel
• Montering: 2 skruer
• Installasjonsverktøy: Vanlig skrutrekker
• Kanalmerking: Ja, merkefelt
• Bruksområder: Instrumenttilkoblinger, forsterkere, effektlooper, stereotilkoblinger og expressionssignaler
• Mål: Cirka 110 x 28 x 32 mm
• Vekt: Cirka 100 g
• Produksjonsland: Canada
• Strekkode: 637801697445
