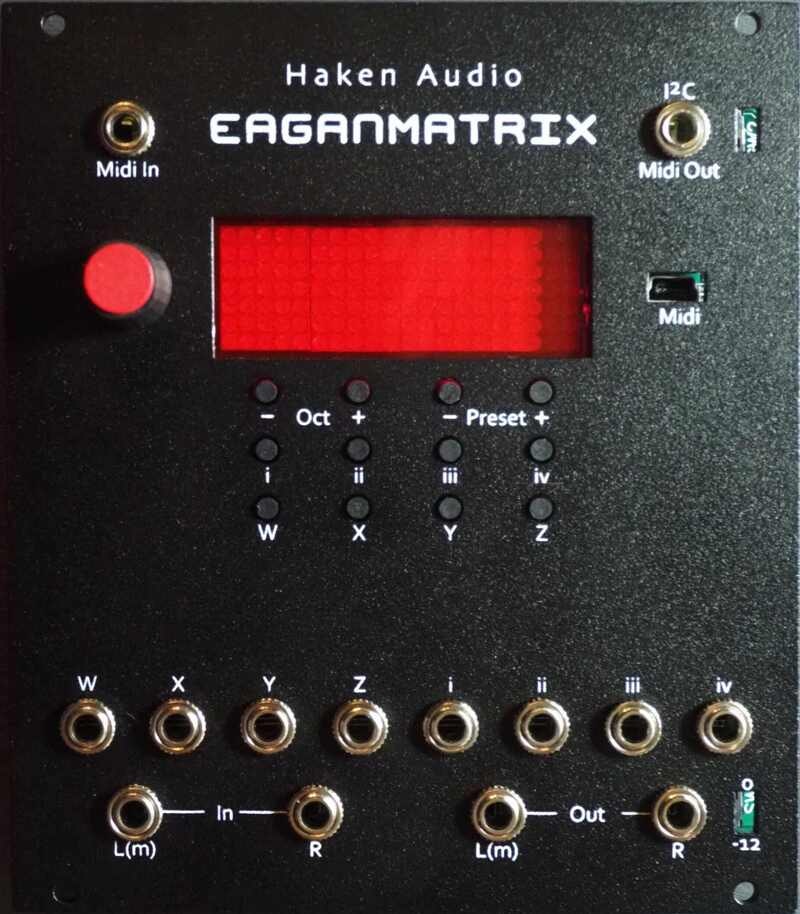

Haken Audio EaganMatrix Module

Denne allsidige modulen kan fungere som en lydkilde, en lydprosessor, en CV-kilde (via tilkobling til en ekstern Control Voltage Converter), en Midi-kilde, eller en tilpassbar kombinasjon av alle disse funksjonene.

Haken Audio’s EaganMatrix Module tilbyr:

• Polyfoni: Nominal 1, Maksimum 8
  Direkte CV-notestyring er begrenset til 1 lyd om gangen, men høyere polyfoni unngår voice stealing når EaganMatrix-presets har lange decays, og høyere polyfoni er ofte nyttig for Midi-inngang.

• 4 per-Note CV-innganger: W, X, Y, Z

  • Gate (W) — Trigger ved 1V, med maks rekkevidde -10V til +10V

  • Pitch (X) — 1V per oktav, med programmert offset for Middle C; nyttige inngangs-spenninger er en del av -10V til +10V (avhenger av valgt programmerbar offset)

  • Timbre (Y) — Funktion avhenger av EaganMatrix-preset; spenningsområdet er vanligvis 0V til 5V, men -5V til +5V kan være nyttig når det kombineres med en programmert offset

  • Lydstyrke (Z) — vanligvis 0V til 5V, men -5V til +5V kan være nyttig når det kombineres med en programmert offset

• 4 globale CV-innganger: i, ii, iii, iv
  Funksjonalitet avhenger av EaganMatrix-preset; disse CV påvirker alle stemmer (noter fra WXYZ og Midi); hver global CV er vanligvis 0V til 5V, men -5V til +5V kan være nyttig når det kombineres med en programmert offset

• 2 analoge lydinnganger: Venstre og Høyre, eller Mono

• 2 analoge lydutganger: Venstre og Høyre, eller Mono Sum
  -12dB switch velger mellom Eurorack-nivå og Line Level

• Midi over USB
  Gir mulighet for toveis MPE og MPE+ tilkobling til andre enheter; muliggjør tilkobling til Haken Editor for redigering og arkivering av EaganMatrix-presets (USB-A-kabel følger med ved kjøp)

• Universal 3.5mm Midi In (Type A, Type B, og TS)
  Gir tilkobling til andre Midi-enheter uten behov for datamaskin eller USB (adapter til 5-pin DIN Midi In følger med ved kjøp)

• Type B 3.5mm Midi Out
  Gir tilkobling til andre Midi-enheter uten behov for datamaskin eller USB (adapter til 5-pin DIN Midi Out følger med ved kjøp)

• i2c Port for kommunikasjon med Control Voltage Converter
  (en bryter velger mellom 3.5mm Midi Out og i2c-funksjonalitet)

• 12 brytere, 1 roterende og LED-matrise
  Et menysystem muliggjør stand-alone drift uten behov for datamaskin, og gir overvåkning for notene som spilles og nivåer på CV-innganger
