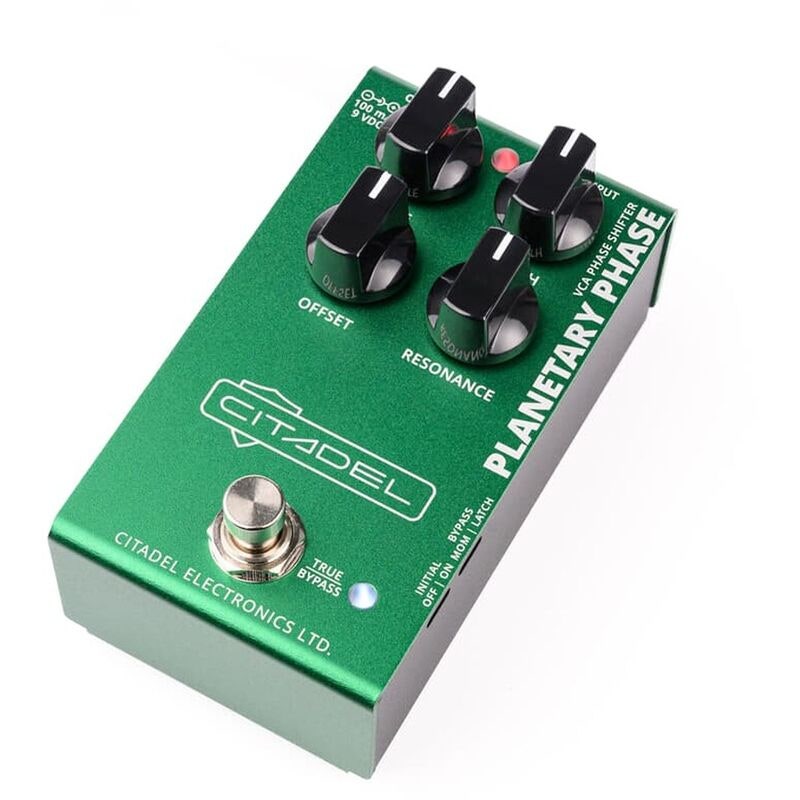

Citadel Planetary Phase - VCA Phase Shifter

Citadel Planetary Phase – Analog 6-trinns VCA-phaser med allsidig modulering

Citadel Planetary Phase er en analog 6-trinns phaser som bruker en unik VCA (voltage-controlled amplifier)-topologi. Den gir varme, klassiske phaser-toner samtidig som den tilbyr fleksible moduleringkontroller for et bredt spekter av lydmuligheter.

Oversikt og funksjoner

Planetary Phase gir mulighet til å forme sweep og resonans nøyaktig etter ønsket lyd. Effektens karakter kan justeres fra subtile, lyse svingninger til dypere, varme warbly-effekter. Pedalen har flere kontrollparametere som styrer hastighet, dybde, centerfrekvens og feedback.

Konstruksjon og materialer/komponenter

Pedalen er bygget i et kompakt metallhus som beskytter VCA-kretsene og øvrige interne komponenter. Konstruksjonen gir stabilitet for både studiobruk og live-opptredener.

Tilkoblinger og integrasjon

Inngangsimpedans: 1 MΩ
Utgangsimpedans: 1 kΩ

Kontroll og arbeidsflyt

• RATE – justerer sweep-hastighet; vrid medurs for raskere effekt.
• DEPTH – styrer moduleringens dybde, som bestemmer sweepens amplitude fra centerfrekvensen.
• OFFSET – endrer centerfrekvensen for sweepen; moturs gir dypere warbly-tone, medurs lysere effekt.
• RESONANCE – styrer effektens intensitet via feedback; høyere innstilling forsterker resonante frekvenser.
• BYPASS MODE – velg mellom latching (LAT) eller momentary (MOM); momentary aktiveres kun mens fotbryteren holdes nede, latching veksler effekten ved hvert trykk.
• TRUE BYPASS WITH INITIAL STATE SWITCH – setter pedalen til å starte i bypass eller aktivert modus via sidebryteren.

Fordypning – format, standarder og kompatibilitet

Strømforsyning og krav

Spenning: +9 V DC (center negativ)
Strømforbruk: 100 mA
Batteri: Ikke angitt
PSU: Ikke inkludert

Format/standarder

Mål: Lengde 114 mm × Bredde 62 mm × Høyde 58 mm
Vekt: 250 g

Spesifikasjoner

• Type/kategori: Analog VCA-phase shifter
• Kontroller: Rate, Depth, Offset, Resonance, Bypass Mode, True Bypass with Initial State Switch
• Inngangsimpedans: 1 MΩ
• Utgangsimpedans: 1 kΩ
• Strømforsyning: +9 V DC, center negativ, 100 mA
• Mål: 114 × 62 × 58 mm
• Vekt: 250 g
