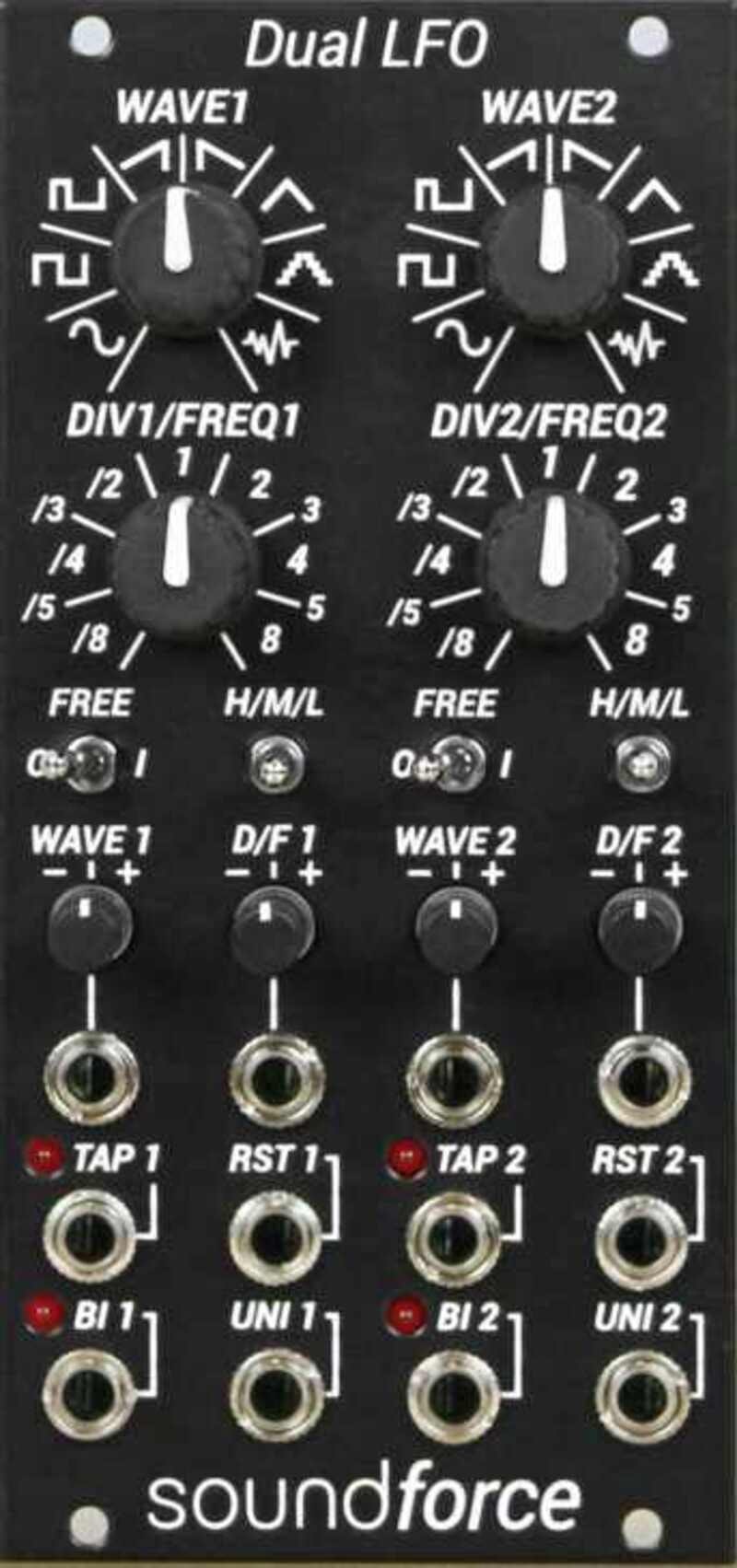

SoundForce Dual LFO

Dual LFO er en enkel og brukervennlig modul som kan brukes som en fristående LFO, men kan også synkroniseres til et eksternt klokkesignal med TAP-inngangen. Den har to identiske LFO-seksjoner, en på venstre og en på høyre side.

Fri flytende eller synkronisert LFO:
Ved bruk av FREE bryter kan du veksle mellom fri flyt av LFO eller tap/synkronisert drift. I fri flyt-modus kan du justere frekvensen med DIV/FREQ potten, og det finnes tre frekvensområder som kan velges med H/M/L-bryteren (H: 30Hz til 500Hz – M: 1Hz til 100Hz – L: 1min til 10Hz). I tap/synkroniseringsmodus settes frekvensen automatisk basert på signalfrekvensen på TAP -inngangen. Du kan multiplisere eller dele klokke frekvensen internt med DIV/FREQ potten. Forholdene er: 1, 2, 3, 4, 5 og 8, enten ved å multiplisere med klokken eller dele mot klokken. I både fri flyt- og tap/synkroniseringsoperasjoner kan du modulere posisjonen til DIV/FREQ potten med CV-inngangen D/F og attenuverter. Dette gjør at du kan bruke CV til å modifisere frekvensen på LFO-en i fri modus eller endre delefaktor/multipliserer i tap/synkroniseringsmodus.

Waveform:
Med WAVE-potten kan du velge hvilken waveform som skal brukes for hver LFO. Valgene er: Sine, Square 50%, Square 25%, Rising Saw, Falling Saw, Triangle, Stepped triangle, og Random/Noise. Via Wave CV-inngangen og attenuverter kan du endre waveformen med eksterne CV-signaler. Vær oppmerksom på at waveformene ikke museres.

Random/noise waveform:
Den siste waveformen med klokken er Random/Noise. Den tilsvarer et signal av støy som sendes til en sample and hold. I fri modus sendes en ny tilfeldig spenningsverdi til utgangskontaktene med frekvensen av LFO-en. Dette kan lage et signal som høres ut som støy ved høye frekvenser eller en strøm av tilfeldige spenninger ved lavere frekvenser. I tap/synkroniseringsmodus og med D/F satt til 1 sendes en ny tilfeldig spenning til utgangen hver gang en trigger mottas på TAP-inngangen. Ved å endre D/F-posisjonen eller bruke D/F CV og attenuverter kan flere tilfeldige spenninger sendes mellom triggere (med multipliseringsforhold) eller triggere kan hoppes over (med delingsforhold).

2 utganger:
De to utgangene kan dekke dine behov for polaritet med en bipolar utgang (-5 til 5V) og en unipolar utgang (0 til 10V). Disse utgangene kan brukes samtidig for ulike destinasjoner og formål.

Cross-modulate:
Det anbefales sterkt å bruke en LFO-utgang til å modulerer den andre eller seg selv, og skape intrikate modulasjonskilder som gir enda mer interessante bevegelige og endrende elementer over tid i ditt oppsett.

Høyeffektiv design:
Dette modulet er basert på en STM32 mikro-kontroller som inneholder en rik samling av analoge periferienheter. Både ADC og DAC er innebygd, og de eneste andre IC-ene som brukes er operasjonsforsterkere og strømadaptere.

Spesifikasjoner:
– 12HP
– Dybde: 27mm (inkludert strømkabeltilkobling)
– Strøm: +12V 70mA, -12V 8mA
– CV-innganger område -5V til 5V
– Bipolar utgangsområde -5V til 5V
– Unipolar utgangsområde 0V til 10V
