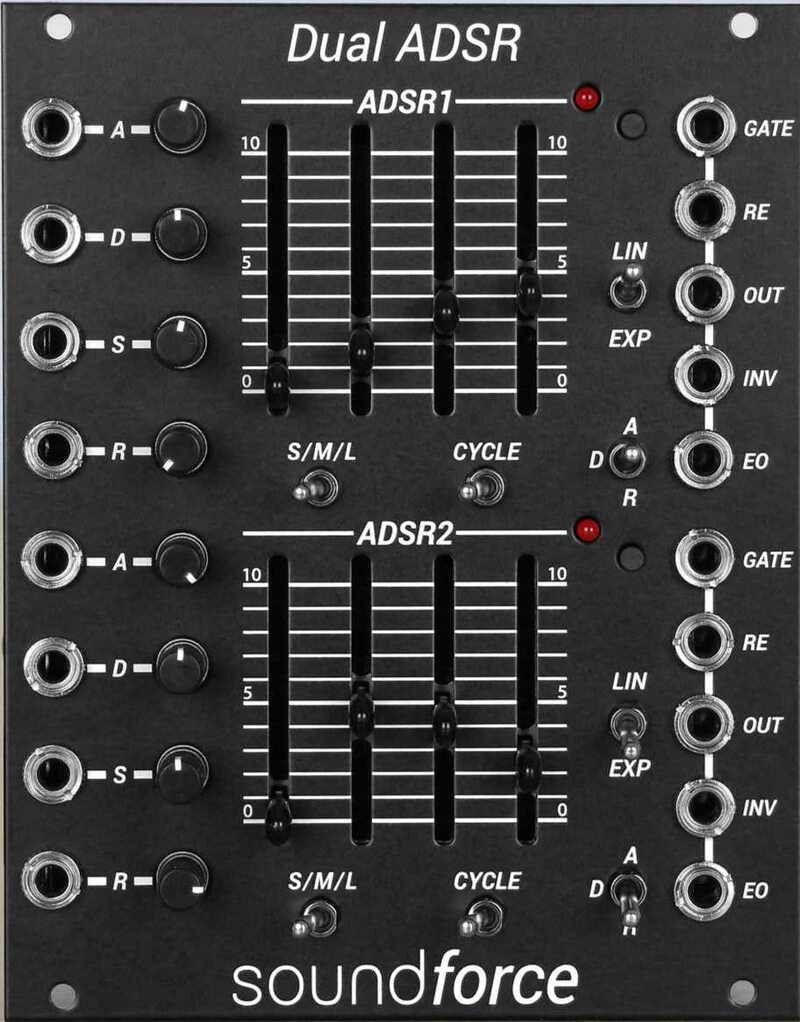

SoundForce Dual ADSR

SoundForce Dual ADSR er en funksjonsrik envelope generator med full CV-kontroll av hver fase.

Høyytelses digital modul:
Dual ADSR drives av en 120Mhz ARM Cortex-M mikro-controller med innebygd DAC. Denne moderne brikken muliggjør svært jevne envelope-kurver selv ved høye frekvenser. Takket være digital teknologi gjør implementeringen av CV-kontroll i programvaren maskinvaren enklere, mer kostnadseffektiv og lar deg velge mellom ulike tidssoner og 2 kurve-responser (LIN/EXP).

Egenskaper:
SoundForce Dual Filter har 2 identiske envelope-seksjoner, en øverst og en nederst. Hver seksjon har 4 manuelle spaker for å kontrollere hver fase av envelope. CV-inngangssignalene legges til posisjonen av de manuelle spakene, slik at du kan modulate ADSR-kurvene med eksterne CV-kilder.

Fortsettelsen av Juno-obsessjonen:
ADSR-kurven til min Juno 106 ble replikert og er tilgjengelig i tidssonene M i kombinasjon med EXP-responset. Vær oppmerksom på at angrepsfasen er lineær i den modusen for å etterligne Juno ADSR nøyaktig.

3 tidssoner:
Dual ADSR har 3 tidssoner:Fleksibelt “End Of” utgang:
En digital “end of” utgang kan trigges ved slutten av en valgt ADSR-fase, enten end of attack, end of decay eller end of release, avhengig av posisjonen til bryteren.

Syklus:
Takket være syklusmodus kan du lage LFO-lignende bølgeformer uten GATE-inngangssignal, men også generere interessante sykliske envelopes.

Spesifikasjoner:
– 20HP
– Dybde: 38mm (inkludert strømforbindelse)
– Strøm: +12V 85mA, -12V 10mA
– GATE & RE-inngangsområder 0V eller 5V
– OUT område 0V til 10V
– INV område 0V til -10V
– EO område 0V eller 5V
– CV-inngangsområder -5V til 5V
